Správny výber vysokoteplotného kábla priamo určuje bezpečnosť a životnosť vášho elektrického systému. V prostrediach s teplotou nad 150 °C sa štandardné káble s PVC izoláciou rýchlo znehodnotia, čo povedie k zlyhaniu izolácie v priebehu niekoľkých týždňov. Jiangsu Silver & Tin Thread Hi-temperature Wire and Cables Co., Ltd. vyrába káble s teplotný rozsah od -60°C do 1200°C pokrýva celé spektrum od domácich spotrebičov až po letecké aplikácie.
Teplotné hodnotenie vs. izolačný materiál
Izolačný materiál je primárnym faktorom určujúcim teplotnú odolnosť kábla. Nižšie je uvedené porovnanie bežných vysokoteplotných izolačných materiálov a ich výkonnostných charakteristík:
| Izolačný materiál | Teplotný rozsah | Kľúčové aplikácie | Flexibilita |
|---|---|---|---|
| Silikónová guma | -60 °C až 180 °C | Priemyselné vykurovanie, automobilový priemysel | Výborne |
| PTFE (teflón) | -200 °C až 260 °C | Chemické spracovanie, letectvo | Dobre |
| Sľudová páska zo sklenených vlákien | Až do 1000°C | Hutníctvo, jadrová energetika | Mierne |
| Keramické vlákno | Až do 1200°C | Extrémne tepelné pece | Nízka |
Pre aplikácie v metalurgickom a chemickom priemysle, kde teploty dosahujú 800 °C až 1000 °C , káble s opletením zo sklenených vlákien impregnované vysokoteplotným lakom poskytujú potrebnú mechanickú ochranu proti vonkajšiemu opotrebovaniu a korózii pri zachovaní elektrickej integrity.
Normy výkonu priemyselných flexibilných káblov
Priemyselné flexibilné káble musia bez zlyhania vydržať viac ako 1 000 000 cyklov vratného ohýbania. Toto je meradlo, ktoré oddeľuje spoľahlivé priemyselné káble od štandardných konštrukcií. V automatizovaných výrobných prostrediach sú káble v systémoch vlečných reťazí a robotických ramenách vystavené nepretržitému ohýbaniu, krúteniu a vibráciám, ktoré rýchlo degradujú konvenčné konštrukcie.
Kritické metriky výkonnosti
Pri hodnotení priemyselných flexibilných káblov pre obrábacie stroje, logistické zariadenia alebo robotické systémy overte nasledujúce špecifikácie:
Hodnotenie cyklu ohybu: Minimálne 1 000 000 cyklov pri špecifikovanom polomere ohybu
Odolnosť proti krúteniu: ±270° na meter pre robotické aplikácie
Odolnosť proti oderu: Materiál plášťa musí prejsť testom na oder Taber
Odolnosť voči olejom a chemikáliám: kritická pre prostredie obrábacích strojov
Teplotný rozsah: -40 °C až 105 °C pre štandardné priemyselné prostredie
Navijakové laná používané vo veľkých stavebných strojoch vyžadujú dodatočné úvahy o pevnosti v ťahu. Splietanie vodiča a zmes plášťa musia byť optimalizované pre častý pohyb pri zaťažení, kde sa mechanické napätie sústreďuje v miestach ohybov.
Požiadavky na káble z obnoviteľných zdrojov
Káble obnoviteľnej energie vyžadujú minimálnu životnosť 25 rokov vo vonkajšom prostredí. Veterná energia, solárne fotovoltaické systémy a systémy na ukladanie energie z batérií fungujú v náročných podmienkach vrátane vystavenia UV žiareniu, degradácie ozónu, extrémnych teplôt a korózie soľným postrekom. Štandardné káble v týchto aplikáciách predčasne zlyhajú, čo spôsobí nákladné prestoje a bezpečnostné riziká.
Požiadavky špecifické pre aplikáciu
| Aplikácia | Kľúčová výzva | Požadovaná funkcia |
|---|---|---|
| Veterná energia | Nepretržité krútenie a vibrácie | Dizajn odolný proti skrúteniu, ±180°/m |
| Solárne FV | Vystavenie UV žiareniu, denné tepelné cykly | XLPE plášť odolný voči UV žiareniu |
| Skladovanie energie | Vysokorýchlostné cykly nabíjania/vybíjania | Nízka resistance, vysoká prúdová stabilita |
Pre fotovoltaické systémy musia káble spĺňať TÜV 2 PfG 1169/08.2007 štandardy vyžadujúce odolnosť voči 15 000 hodinám testovania vystavenia UV žiareniu. Materiály izolácie a plášťa musia tiež preukázať chemickú odolnosť voči vonkajším kyselinám, zásadám a soľným postrekom, aby sa zabránilo degradácii počas 25-ročnej projektovanej životnosti systému.
Špecifikácie automobilových káblov pre nové energetické vozidlá
Nové káble energetických vozidiel musia zvládnuť napätie v rozsahu od 300 V do 1000 V s nulovou toleranciou zlyhania. Prechod od spaľovacieho motora k elektrickému pohonu zásadne zmenil požiadavky na automobilovú elektroinštaláciu. Vysokonapäťový prenos energie medzi batériovými jednotkami, motormi a nabíjacími systémami si vyžaduje izolačné systémy s výnimočnou dielektrickou pevnosťou a schopnosťami tepelného manažmentu.
Úvahy o konštrukcii vysokonapäťového kábla
Automobilové vysokonapäťové káble vyžadujú špecifické technické riešenia:
Hrúbka steny izolácie: Typicky 1,0 mm až 2,5 mm v závislosti od triedy napätia
Čiastočný výbojový odpor: Musí prejsť testom čiastočného vybitia 3 kV AC
Spomaľovač horenia: Pre bezpečnosť cestujúcich sa vyžaduje hodnotenie UL94 V-0
Zníženie hmotnosti: Hliníkové vodiče môžu znížiť hmotnosť o 40 % oproti medi
Chemická odolnosť: Musí odolať vystaveniu elektrolytu batérie, chladiacej kvapaline a cestnej soli
Signálne káble vo vozidle na ovládacie príkazy a monitorovanie stavu vyžadujú tienenie proti elektromagnetickému rušeniu (EMI) z vysokonapäťových elektrických vedení. Twisted pair konštrukcia s hliníkovou fóliou alebo opleteným medeným tienením zaisťuje integritu signálu v hlučnom elektromagnetickom prostredí elektrických vozidiel.

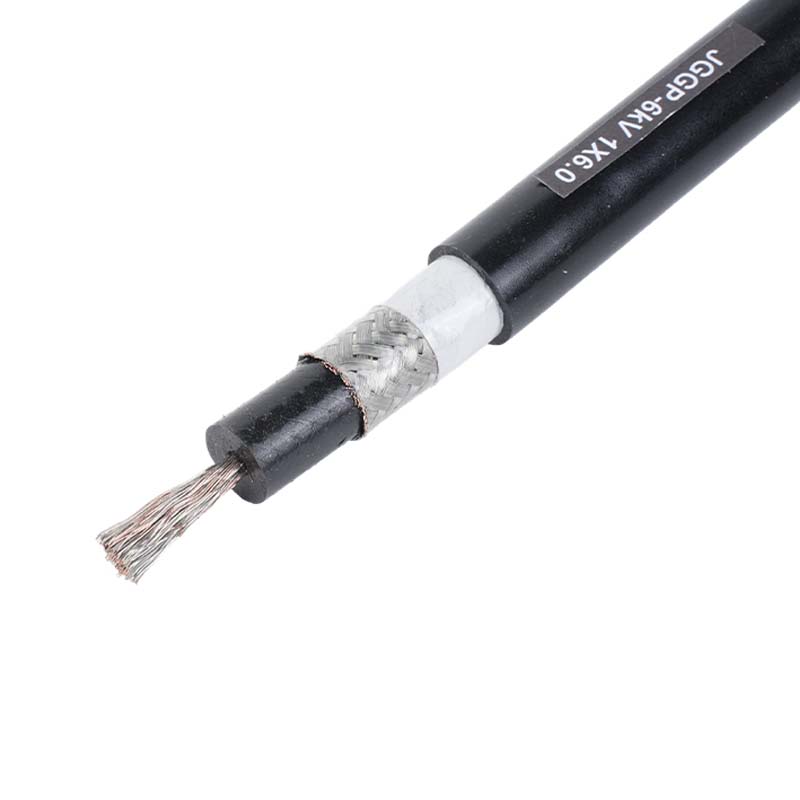

Technické náležitosti vodiča motora
Vodiče motora vyžadujú špeciálnu odolnosť voči laku a kompatibilitu s olejom, ktorú štandardný spojovací vodič nemôže poskytnúť. Elektromotory generujú teplo, vibrácie a sú vystavené pôsobeniu izolačných lakov a mazacích olejov, ktoré rýchlo zhoršujú konvenčnú izoláciu vodičov. Vodiče motora si musia zachovať dielektrickú pevnosť po dlhšom ponorení do lakov triedy F (155 °C) alebo triedy H (180 °C).
Testovanie odolnosti voči laku
Kvalifikácia vodiča motora zahŕňa štandardizované testovanie kompatibility laku:
- Vzorky drôtov ponorte do štandardného laku motora pri 150 °C počas 72 hodín
- Vykonajte testovanie dielektrickej pevnosti pri 3kV AC po dobu 1 minúty
- Zmerajte izolačný odpor pred a po ponorení
- Vyhodnoťte mechanické vlastnosti vrátane predĺženia a zachovania pevnosti v ťahu
Silikónová guma a zosieťované polyolefínové izolácie zvyčajne vykazujú vynikajúcu odolnosť voči laku v porovnaní s PVC alebo štandardným polyetylénom, čo z nich robí preferovanú voľbu pre výrobcov motorov, ktorí vyžadujú Trieda F (155 °C) alebo trieda H (180 °C) tepelné hodnotenia.
O spoločnosti Jiangsu Silver & Tin Thread Vysokoteplotné drôty a káble Co., Ltd.
S viac ako 30-ročnými výrobnými skúsenosťami sa spoločnosť Jiangsu Silver & Tin Thread Hi-temperature Wire and Cables Co., Ltd. etablovala ako popredný výrobca vysokovýkonných špeciálnych káblov v Číne. Spoločnosť pôsobiaca pod značkou „Yuanzhi“ slúži kritickým odvetviam vrátane letectva, národnej obrany, jadrovej energie, petrochémie, inteligentnej výroby, obnoviteľnej energie, dopravy a energetickej komunikácie.
Firemné certifikácie a systémy kvality
Spoločnosť udržiava komplexné systémy manažérstva kvality a medzinárodné certifikácie:
| Certifikácia | Rozsah | Význam |
|---|---|---|
| ISO 9001 | Systém manažérstva kvality | Dodržiavanie medzinárodných noriem kvality |
| IATF 16949 | Manažment kvality automobilov | Kvalifikácia dodávateľského reťazca pre automobilový priemysel |
| Riadenie kvality zbraňového vybavenia | Štandardy obranného priemyslu | Najvyššie požiadavky na spoľahlivosť |
| CE / UL / CCC / SGS / RoHS | Bezpečnosť produktu a súlad so životným prostredím | Prístup na globálny trh a bezpečnosť životného prostredia |
Výrobné kapacity
Spoločnosť prevádzkuje inteligentné výrobné linky s integrovanými systémami riadenia ERP. Kompletné laboratórne vybavenie a prísne testovacie postupy zaisťujú dokonalosť produktu 100% online kontrola všetkých výrobkov, aby boli zaručené elektrické a mechanické vlastnosti. Výrobná filozofia sa sústreďuje na „vysoké, sofistikované, špeciálne a profesionálne“ vlastnosti, ktoré podporujú špičkových zákazníkov na celom svete v rôznych odvetviach.
Jiangsu Silver & Tin Thread Hi-temperature Wire and Cables Co., Ltd. pokračuje v presadzovaní inovácií, pričom sa drží filozofie „kvalita, reputácia a vývoj“, pričom poskytuje overené káblové riešenia pre globálnych partnerov v sektoroch letectva, obrany, jadrovej energie a priemyselnej automatizácie.
Často kladené otázky
1. Aká je maximálna teplota, ktorú môžu vaše káble vydržať?
Náš sortiment krytov vysokoteplotných káblov -60 °C až 1200 °C . Pre extrémne aplikácie do 1200°C používame izoláciu z keramických vlákien. Pre bežnejšie priemyselné aplikácie medzi 180°C a 1000°C sú k dispozícii silikónové kaučuky, PTFE, sľudové pásky a konštrukcie opletené sklenenými vláknami v závislosti od špecifických teplotných a mechanických požiadaviek.
2. Ako si vyberiem správny kábel pre vysokoteplotné aplikácie?
Výber vyžaduje tri kľúčové vstupy: maximálna prevádzková teplota, podmienky prostredia (chemická expozícia, mechanické namáhanie) a menovité napätie . Pre teploty pod 180 °C s požiadavkami na flexibilitu sú optimálne káble izolované silikónovou gumou. Pre 180°C až 260°C s chemickou expozíciou sa odporúča PTFE. Pre aplikácie nad 500 °C sú potrebné sľudové alebo keramické vláknité systémy. Obráťte sa na náš technický tím s konkrétnymi parametrami aplikácie a získajte odporúčania na mieru.
3. Aké certifikácie nesú vaše automobilové káble?
Naše výrobky z automobilového drôtu a káblov sú vyrábané pod IATF 16949 systémy manažérstva kvality a carry UL, CE, CCC a RoHS certifikácií. Toto kompletné portfólio certifikácie zabezpečuje súlad s požiadavkami automobilového výrobcu OEM na severoamerických, európskych a ázijských trhoch. Špecifické produkty môžu byť na požiadanie certifikované podľa dodatočných noriem, ako sú LV 112, ISO 6722 alebo špecifikácie špecifické pre zákazníka.
4.Môžete poskytnúť vlastné káblové riešenia pre špecializované aplikácie?
áno. S 30 rokov špecializovaných skúseností s výrobou káblov a produktovou filozofiou zameranou na „vysoké, sofistikované, špeciálne a profesionálne“ riešenia, bežne vyvíjame zákazkové konštrukcie pre letectvo, obranu, jadrovú energetiku a pokročilé priemyselné aplikácie. Náš inžiniersky tím spolupracuje priamo so zákazníkmi pri navrhovaní káblov, ktoré spĺňajú presné špecifikácie teploty, napätia, chemickej odolnosti, mechanickej životnosti a elektromagnetickej kompatibility.
5. Aké opatrenia na kontrolu kvality zabezpečujú spoľahlivosť produktu?
Realizujeme 100% online kontrola naprieč všetkými výrobnými linkami s podporou kompletných laboratórnych zariadení na deštruktívne a nedeštruktívne testovanie. Náš systém riadenia integrovaný do ERP sleduje každú výrobnú dávku od príjmu suroviny až po konečnú kontrolu. Dodatočné zabezpečenie kvality zahŕňa: testovanie odporu vodičov, overenie dielektrickej pevnosti (3 kV AC, 1 minúta), meranie izolačného odporu, kontrolu rozmerovej presnosti a validáciu mechanických vlastností. Pre obranné a letecké aplikácie sú plne podporované dodatočné požiadavky na sledovateľnosť a dokumentáciu.
6.Aká je typická dodacia lehota pre štandardné produkty?
Štandardné vysokoteplotné káble a vodiče motora sa zvyčajne dodávajú v rámci 2 až 4 týždne od potvrdenia objednávky, v závislosti od objemu objednávky a aktuálneho výrobného plánu. Môžu si vyžadovať priemyselné flexibilné káble a káble z obnoviteľných zdrojov 3 až 6 týždňov kvôli zložitejším konštrukčným požiadavkám. Zákazkové riešenia vyžadujú technické preskúmanie a zvyčajne siahajú od 6 až 12 týždňov v závislosti od dostupnosti materiálu a požiadaviek na testovanie. Odporúčame vám kontaktovať náš predajný tím pre aktuálne potvrdenia dodacej doby.
