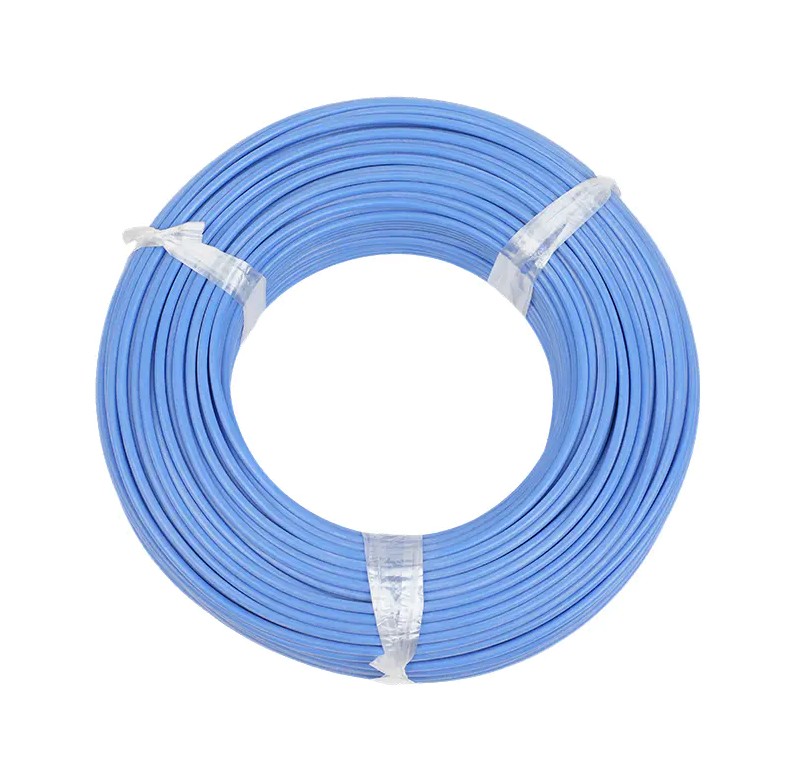

Čo je silikónový drôt? Vysokoteplotné flexibilné káblové vedenie

Vo vysokoteplotných aplikáciách vyžadujúcich oboje extrémna mechanická flexibilita a stabilný elektrický výkon, Silikónový drôt (silikónová guma izolovaný drôt) sa stal materiálom voľby pre priemyselné motory, nové energetické vozidlá a domáce spotrebiče vďaka svojej jedinečnej siloxánovej molekulárnej štruktúre. Rozsah jeho prevádzkových teplôt je široký -60 °C až 200 °C a za podmienok opakovaného ohýbania, krútenia a tepelných cyklov sa izolačná vrstva nestane krehkou ani nepraská ako PVC alebo XLPE, ale namiesto toho si počas svojej životnosti zachováva pružnosť podobnú gume.

Výkonnostné rozdiely medzi silikónovým drôtom a konvenčnými izolačnými materiálmi

Hlavná výhoda izolácie zo silikónovej gumy vychádza z jej atómovej štruktúry – „siloxánovej kostry“ tvorenej striedajúcimi sa atómami kremíka a kyslíka. Táto štruktúra dodáva výnimočnú odolnosť voči UV žiareniu, ozónu a poveternostným vplyvom. Nasledujúce porovnávacie údaje jasne demonštrujú generačnú prevahu silikónového drôtu oproti PVC a XLPE:

Spoločný dizajn vodiča a izolácie určuje limity flexibility

Flexibilita silikónového drôtu nie je určená samotnou gumovou izolačnou vrstvou; Geometria vodičov hrá rovnako dôležitú úlohu. Použitím ultrajemných techník viacvláknového opletenia môže torzná odolnosť drôtu dosiahnuť niekoľkonásobok odolnosti jednovláknových vodičov.

Pocínované medené vodiče bez obsahu kyslíka

Výroba silikónového kaučuku zahŕňa proces vulkanizácie, počas ktorého môže síra v kaučuku reagovať s medeným jadrom a spôsobiť koróziu. Preto sa zvyčajne používa silikónový drôt 99,99% čistota bezkyslíkatej medi s cínovaním s vysokou hustotou aby sa zabránilo vulkanizačnej korózii pri zachovaní vynikajúcej spájkovateľnosti po celé desaťročia. Tento dizajn je základom pre dlhodobú spoľahlivú prevádzku silikónového drôtu vo vnútorných vedeniach priemyselných motorov.

Silikónová izolácia s vysokým napätím

Pre špecializované aplikácie, ako sú lekárske röntgenové prístroje a vysokonapäťové transformátory, môže vydržať silónová silikónová izolácia poruchové skúšky do 100 kV . Pokročilé testovacie laboratóriá podrobujú tieto vodiče 100 kV skúškam na poruchu, aby sa zabezpečilo nulové zlyhanie izolácie pri extrémnom elektrickom namáhaní.

Aplikačná analýza silikónového drôtu v štyroch kľúčových odvetviach

Silikónový drôt nie je kábel na všeobecné použitie, ale špecializované riešenie pre scenáre s vysokou teplotou a vysokou frekvenciou pohybu. Nasledujúce štyri sektory majú najvyššiu závislosť od jeho technických vlastností.

Priemyselné motory a transformátory

Vnútorné vedenia v priemyselných motoroch musia odolávať nepretržitým tepelným cyklom a mechanickým vibráciám. Vysokoteplotné silikónové vodiče môžu zachovať integritu izolácie pri 200 °C , zatiaľ čo ich ultra-malý polomer ohybu 4-6 násobok vonkajšieho priemeru umožňuje flexibilné vedenie v rámci kompaktných medzier vinutia motora – niečo, čo PVC káble nedokážu dosiahnuť.

Nové batérie a ovládače motora pre vozidlá Energy

Vnútorný priestor zapojenia v batériových súpravách EV a ovládačoch motora je extrémne obmedzený a musí odolávať nárastu teploty počas rýchleho nabíjania. Vysokonapäťové kombajny zo silikónového drôtu flexibilita potrebná pre smerovanie v tesnom priestore s tepelný odpor potrebný na tepelný manažment počas rýchleho nabíjania , čo z neho robí hlavnú voľbu pre vysokonapäťové zväzky elektrických vozidiel.

Domáce spotrebiče a vykurovacie telesá

V kávovaroch, rúrach a priemyselných ohrievačoch sú vodiče často vedené v tesnej blízkosti vykurovacích špirál. Silikónové drôty 200 °C temperature resistance a samozhášacie vlastnosti spomaľujúce horenie umožňujú zabrániť karbonizácii izolácie pri dlhodobom tepelnom žiarení, čím sa výrazne predlžuje životnosť spotrebiča.

Vysokovýkonné osvetľovacie zariadenia

Vysokovýkonné HID a LED reflektory vytvárajú počas prevádzky značné okolité teplo. Odolnosť Silicone Wire voči UV žiareniu a ozónu zabraňuje starnutiu a praskaniu vo vysokoteplotnom vnútornom prostredí vonkajších svietidiel, čím zabezpečuje dlhodobú stabilnú prevádzku osvetľovacích systémov.

Bezpečnostné charakteristiky a prevádzkové hranice silikónového drôtu

Správne pochopenie hraníc spomaľovania horenia, odolnosti voči vlhkosti a odolnosti voči olejom silikónového drôtu je kľúčom k tomu, aby ste sa vyhli chybám pri výbere.

• Spomaľovač horenia: Silikónová guma je a samozhášavý a samozhášavý materiál . Keď je vystavený ohňu, zanecháva za sebou nevodivý kremičitý popol (SiO₂), ktorý dokáže udržať obmedzenú izoláciu na krátku dobu. Avšak za pravdu 1000 °C protipožiarna integrita, mala by sa zvoliť sľudová séria kompozitných izolácií.
• Odolnosť proti vlhkosti: Silikónová guma má extrémne nízku absorpciu vlhkosti (zvyčajne nižšie). 1% ), vďaka čomu je vhodný do prostredia s vysokou vlhkosťou. Pri dlhodobom priamom vystavení pare by sa však mali používať špecializované extrudované verzie.
• Odolnosť voči olejom: Silikónová guma má strednú odolnosť voči olejom a môže napučať, ak je neustále ponorená do určitých palív alebo olejov. Pre prostredia s nepretržitá expozícia uhľovodíkov , odporúčajú sa drôty s fluoroplastovou izoláciou s chemickou inertnosťou.

Sprievodca výberom: Ako prispôsobiť špecifikácie silikónového drôtu prevádzkovým podmienkam

Výber silikónového drôtu vyžaduje komplexné vyhodnotenie štyroch faktorov: teplota, frekvencia ohýbania, elektrické napätie a chemická expozícia:

1. Pre statické vedenie s obmedzeným polomerom ohybu môže byť minimálny polomer ohybu 4-násobok vonkajšieho priemeru ;
2. Pri dynamických aplikáciách (ako sú vlečné reťaze pohybujúcich sa zariadení) by mal byť minimálny polomer ohybu zvýšený na 6-8 násobok vonkajšieho priemeru ;
3. Pre scenáre vysokého napätia (lekársky röntgen, transformátory) vyberte hrubostenné extrudované typy s menovitým napätím do 100kV ;
4. V prostrediach s obsahom síry alebo pri dlhodobých operáciách spájkovania, pocínované medené vodiče bez kyslíka musí byť použitý na potlačenie vulkanizačnej korózie.

Okrem toho presnosť hrúbky silikónovej izolačnej vrstvy priamo ovplyvňuje menovité napätie. Výrobné linky vybavené laserom riadeným systémom riadenia priemeru dokážu udržiavať odchýlky hrúbky izolácie na úrovni mikrónov, čo je výrobný základ pre zabezpečenie nulového zlyhania silikónového drôtu pri vysokonapäťovom testovaní.

Dlhodobá spoľahlivosť a systém certifikácie Silikónový drôt

Výroba zrelých káblov zo silikónovej gumy vyžaduje presnú kontrolu chemických reakcií vulkanizácie. Výrobné linky certifikované pod ISO9001 a IATF16949 systémy riadenia kvality v kombinácii s laserom navádzanými regulátormi priemeru zaisťujú presnú a konzistentnú hrúbku izolácie. Produkty nesú UL, CE a CCC bezpečnostné certifikácie pre export na svetový trh.

Za štandardných skladových podmienok izolačná vrstva silikónového kaučuku silikónového drôtu ľahko neoxiduje ani nekrehne, pričom životnosť dosahuje viac ako 20 rokov . Táto vlastnosť znižuje náklady na údržbu zásob priemyselných náhradných dielov, najmä v odvetviach, ako je výroba motorov a železničná doprava, ktoré si vyžadujú dlhodobé stabilné dodávateľské reťazce.
