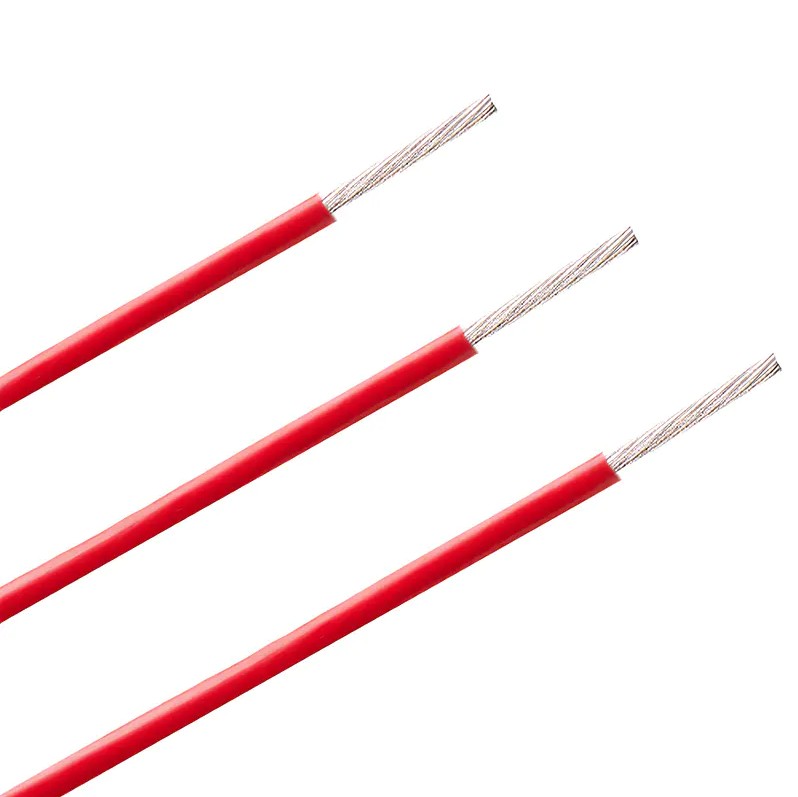

Čo je teflónový drôt? Sprievodca výberom fluoroplastových káblov

V náročných prostrediach s teplotnými rozpätiami od -65 °C až 260 °C , Teflónový drôt (fluoroplastový izolovaný drôt) sa vďaka svojej vynikajúcej chemickej inertnosti a dielektrickému výkonu stal základným nosným materiálom pre letectvo, nové energetické vozidlá, lekárske vybavenie a výrobu polovodičov. V porovnaní s izolovanými vodičmi z PVC alebo XLPE dosahuje teflónová izolácia vyššie menovité napätie pri tenších hrúbkach steny, čo umožňuje zariadeniu dosiahnuť výhody vysokej spoľahlivosti a nízkej hmotnosti v obmedzenom priestore.

Tri systémy jadrového materiálu z teflónového drôtu

Teflón nie je jediný materiál, ale zahŕňa tri fluoroplasty: PTFE, FEP a PFA. Každý sa líši v teplotnom hodnotení, metóde spracovania a mechanických vlastnostiach a nesprávny výber priamo ovplyvní životnosť a bezpečnosť zariadenia.

Drôt z PTFE (polytetrafluóretylénu).

PTFE ponúka najlepší teplotný výkon spomedzi fluoroplastov s nepretržitou prevádzkovou teplotou 260 °C . Vzhľadom na jeho extrémne vysokú viskozitu taveniny ho nemožno spracovať konvenčným vytláčaním a namiesto toho sa vyrába cez ovíjanie páskou a spekanie . Tento proces dáva PTFE drôtu extrémne nízku deformáciu toku za studena a takmer nulovú absorpciu vlhkosti, vďaka čomu je ideálny pre scenáre s pevným vedením vystaveným po dlhú dobu vysokoteplotnej pare alebo chemickým médiám.

Drôt FEP (Fluorated Ethylene Propylene).

FEP je možné spracovať extrúziou taveniny s nepretržitou prevádzkovou teplotou 200 °C . Pri zachovaní chemickej stability porovnateľnej s PTFE ponúka vyššiu dielektrickú pevnosť a lepšiu nákladovú efektívnosť, čo z neho robí najpoužívanejší typ teflónového drôtu pre káble snímačov, riadiace signálne vedenia a priemyselné kabeláže na veľké vzdialenosti.

PFA (perfluóralkoxy) drôt

PFA kombinuje 260 °C temperature resistance PTFE s extrúznou spracovateľnosťou FEP, pričom sa demonštruje vynikajúca mechanická húževnatosť a dlhšia životnosť pri vysokých teplotách. Táto vlastnosť z neho robí preferovanú voľbu pre zapojenie pohyblivých častí v zariadeniach na výrobu polovodičov.

Technológia pokovovania vodičov určuje spoľahlivosť pri vysokých teplotách

Teflónové izolačné materiály vyžadujú vysokoteplotné spracovanie, počas ktorého sú holé medené vodiče veľmi náchylné na oxidáciu, čo vedie k zhoršenej vodivosti alebo dokonca k zlyhaniu kontaktu. Preto je výber pokovovania vodičov priamo spojený s typom izolačného materiálu a je kritickým faktorom pre zabezpečenie dlhodobej stabilnej prevádzky teflónového drôtu.

• Postriebrená meď (SPC): Výrazne zlepšuje vodivosť a účinne zabraňuje oxidácii nižšie 200 °C ; štandardná konfigurácia pre vysokofrekvenčné káble FEP.
• Poniklovaná meď (NPC): Vrstva niklu tvorí robustnú tepelnú bariéru a je nevyhnutnou voľbou pre drôty PFA a PTFE pracujúce pri 260 °C .
• Pocínovaná meď: Cenovo výhodné riešenie pre FEP drôt v nepretržitej prevádzke nižšie 150 °C .

Procesy splietania vodičov musia prísne dodržiavať normy ASTM a UL, aby sa zabezpečila maximálna flexibilita a zároveň sa zabránilo prenikaniu chemických médií alebo vlhkosti pozdĺž jadra vodiča.

Aplikačná hodnota teflónového drôtu v štyroch kritických odvetviach

Teflónový drôt nie je univerzálny kábel, ale špecializované riešenie pre extrémne podmienky. Nasledujúce štyri sektory sú od neho najviac závislé a kladú najprísnejšie požiadavky na výkon.

Nové energetické vozidlá a batériové systémy

V elektrických vozidlách často prekračuje vnútorné prostredie systému riadenia batérie (BMS) a priestoru motora 150 °C pri vystavení korozívnym médiám, ako je olej, brzdová kvapalina a elektrolyt. Odolnosť teflónového drôtu voči oleju, palivu a široký rozsah teplôt mu umožňuje splniť požiadavky na životnosť vozidla viac ako 20 rokov .

Lekárske a laboratórne vybavenie

Teflónový materiál je biokompatibilný a znesie opakované sterilizačné cykly v autokláve. Vo vnútornej elektroinštalácii chirurgických nástrojov, diagnostických zariadení a laboratórnych analyzátorov zachováva teflónový drôt integritu izolácie po viacnásobnej sterilizácii, čím zabraňuje prestojom zariadenia alebo bezpečnostným rizikám spôsobeným poruchou izolácie.

Letectvo a vysokofrekvenčná komunikácia

Letecké vybavenie je mimoriadne citlivé na hmotnosť. Ultra vysoká dielektrická pevnosť teflónu umožňuje zníženie hrúbky izolácie 1/3 až 1/2 z tradičných materiálov, čím sa výrazne znižuje hmotnosť postroja pri ekvivalentnom napätí. Jeho nízka dielektrická konštanta a nízky stratový faktor z neho robia ideálny izolačný materiál pre rádiofrekvenčné (RF) komunikačné káble.

Zariadenia na výrobu polovodičov

Vnútorné zapojenie robotických ramien, vykurovacích platforiem a vákuových komôr v zariadeniach na spracovanie polovodičových plátkov vyžaduje káble na dosiahnutie miliónov ohybových cyklov pri teplotách medzi 200 °C and 260°C . PFA drôt sa vďaka svojej húževnatosti pri vysokých teplotách a odolnosti proti opotrebovaniu stal štandardnou konfiguráciou pre pohyblivé vedenie v tejto oblasti.

Ako vybrať správny teflónový drôt pre váš projekt

Výber teflónového drôtu vyžaduje komplexné hodnotenie v štyroch dimenziách: teplota, chemické prostredie, frekvencia mechanického pohybu a elektrický výkon. Nasledujúci rozhodovací rámec pomáha inžinierom rýchlo zúžiť možnosti:

1. Ak je prevádzková teplota ≤ 200 °C s častým ohýbaním, uprednostnite FEP Wire ;
2. Ak je prevádzková teplota ≤ 260 °C so statickým alebo nízkofrekvenčným pohyblivým vedením, vyberte PTFE drôt ;
3. Ak je prevádzková teplota ≤ 260 °C s vysokofrekvenčnými pohyblivými časťami, zvoľte PFA Wire ;
4. Ak káble potrebujú dlhodobé ponorenie do chemických kvapalín, vylúčte štruktúry obalené PTFE páskou a uprednostňujte extrudované typy FEP alebo PFA.

Okrem toho všetky teflónové drôty vykazujú extrémne nízke rýchlosti odplynenia v rámci menovitých teplotných rozsahov; k rozkladu materiálu a uvoľňovaniu stopových plynov dochádza len pri prekročení teplôt 400 °C . Preto za normálnych prevádzkových podmienok nepredstavuje teflónový drôt žiadne obavy týkajúce sa prchavej kontaminácie.

Skladovanie a dlhodobá spoľahlivosť Teflónový drôt

Samotný teflónový materiál neoxiduje, nekrehne ani nedegraduje pri vystavení UV žiareniu, čo ponúka takmer neobmedzenú dobu skladovania za štandardných skladových podmienok. Namerané údaje ukazujú, že správne uskladnený teflónový drôt si potom zachováva kompletný elektrický a mechanický výkon 30 až 50 rokov . Táto vlastnosť výrazne znižuje tlak na obrat zásob náhradných dielov, najmä v odvetviach s dlhými cyklami údržby, ako je letectvo a jadrová energetika.
